怎么選用電磁鐵？


A.電磁鐵輸出要求

1.行程/力量

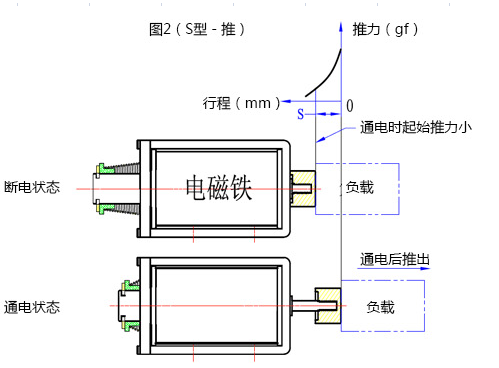

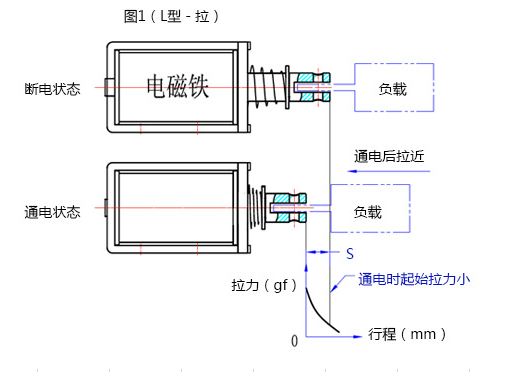

--什麼是行程：滑桿相對于完全吸入位置的位移。

--電磁鐵通電就會產生力量,在不同大小的行程位置力量的大小不同,通常規律是,行程越大,力量越小。(追求的理想狀態是：電磁鐵可以產生的力量/行程曲線,剛好滿足應用需求的力量/行程曲線)




2.電磁鐵的響應時間

定義：從給電磁鐵施加電壓開始,到滑桿完成需要位移時的時間。

3.負載周期Duty Cycle={通電時間On time/(通電時間On time＋斷電時間Off time)}X100%。

4.電磁鐵的最長通電時間 --電磁鐵在通電激勵時發熱,負載周期或者最長通電時間以及電磁鐵的功率決定了電磁鐵工作時的溫升. --電磁鐵工作時的溫升,和工作時的環境溫度決定了電磁鐵材料絕緣等級的選擇. (絕緣等級對應溫度℃：A=105,E=120,B=130,F=155,H=180,N=200,C=220+) 。


B.電磁鐵輸入條件

1.電源類型&功率 應用可能有：AC/DC(恒壓源,恒流源,電瓶,干電池,DC發電機,電容),整流濾波方式,電壓范圍,最大可供電流等。

2.利用二極管整流： 電磁鐵應用中,如果現有電源是交流AC,需要采用整流器轉換為直流.原則上要設計為全波整流類型.整流元件的反向峰值電壓應該是電磁鐵驅動電壓的三倍。

3.力量在一定范圍內和電流(功率)成比例.但力量在電磁鐵達到磁飽和后不再隨電流(功率)增大.. 但同時,溫升隨電流(功率)成比例增大。

C.環境因素和壽命

•環境條件因素以及壽命需要是在電磁鐵用料和表面處理方式選擇式的重要考慮因素。

•環境因素包括：溫度,濕度,磁場或電場;氣體,液體和固體污染或腐蝕.沖擊震動,振動等。

D.連接方式： 安裝,電源,負載和尺寸

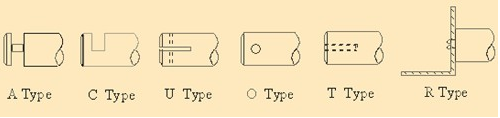

1.安裝連接：a).外部螺栓 b).電磁鐵外殼上的螺絲孔 c).卡槽嵌入 。



2.電源連接 a).引線 b).引線 + 端子 c).快連接引腳。
