思德隆線圈加工品質管控說明

我司主要設備有：

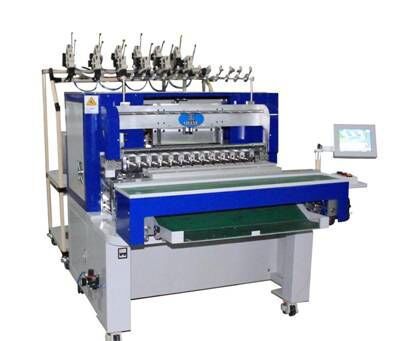

1、“田中”全自動12軸繞線機：



這種繞線機繞線精度高，智能調控，排線整齊。

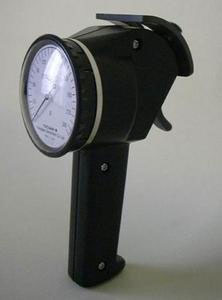

2、“創易”張力計，測量繞線時張力，保證線圈的參數的恒定性。



3、歐姆儀，精確測量線圈的阻值。

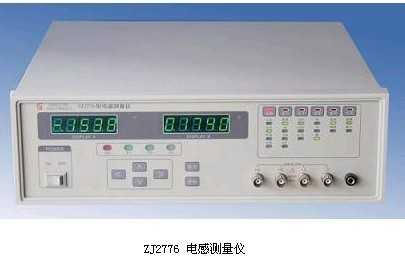

4、電感測量?jī)x

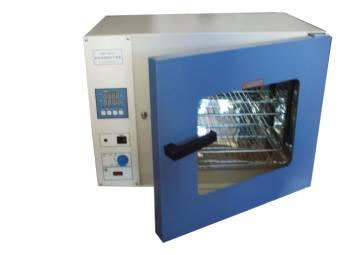

5、恒溫箱，用來測試高溫下高斯值變化情況，線圈耐溫情況

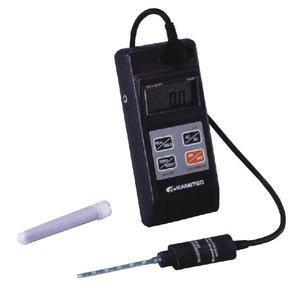

6、高斯計，測試線圈通電后所產生的高斯值以及個體線圈之間的差異。



7、數顯錫爐。溫度可控，并配有錫爐測溫計。



另外，線圈品質保證的關鍵在于以下：

1、材料的材質

A、漆包線要用好的，我司一般用“杭州益利素勒”漆包線銅線。質量較穩定。
B、骨架材質一般為PA66加纖30%，能達到耐溫要求以及強度。這樣骨架的尺寸能夠保證，并在一定溫度下不會變形。
C、塑膠模具制作用2套銅公電火花，保證每個穴位尺寸一致，進而注塑出來的骨架一致性良好。模具模仁加硬處理，能長時間使用。
D、骨架上的引腳用H62銅制做，導電性良好，表面滾錫，便于焊接，錫層要有保護，防止發黑氧化。

2、繞線工藝

全自動繞線機（伺服控制，提速降速都是平滑曲線）不會拉長漆包線，不會對漆皮造成損壞，這樣繞出來的線圈電阻值差異極小，耐壓好1000V過1分鐘。
張力計將對繞線時的張力做很好的控制，因?yàn)槠岚€承受的拉力有限，一旦超過，將損壞漆皮或者被拉伸，繞出來的線圈的參數值差異會很大。張力計幫助我們找到合適的參數值，既便于繞線，又不傷害漆包線。

2、上錫工藝

上錫一般在350度的溫度左右，這個點焊接良好，讓漆包線與引腳充分導通，而且不傷害漆包線。過高的溫度會造成漆包線韌性下降甚至斷裂。
錫采用高純度無鉛環保錫。上錫時浸松香水，起到助焊以及保護錫層不被氧化發黑的作用。

3、檢測

線圈都會全檢。電阻值、高斯值、電感量均在要求范圍的通過。有其中一項不在要求范圍，視為不良品。

4、包裝

包裝采用吸塑隔板，一個產品一穴，防止碰撞刮花。每層放置2包干燥劑，以防止線圈受潮而引起的漆皮絕緣下降。
